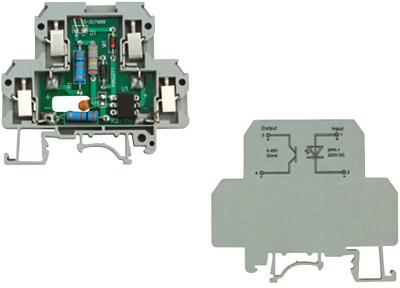

JHK-1光电耦合型接线端子排
概述 利用普通接线端子和装电子器件,实现光电传输耦合,使输入信号与输出信号在电气上隔离,同是真有信号指示等功能。 随着自动化程度的提高,控制回路和现场电路之间的隔离技术日益显示出重要性。 作为自动控制的核心,控制单元的必须与各传感器、执行器可靠地隔离开,以免干扰,由于光电耦合有以下优点,因此在实际中的应用日溢广泛。 1、信号消耗小,切换频率高; 2、无机械动作,无触点抖动,磨报切换寿命长,绝缘电压高; 3、不怕振动; 4、体积不受位置限制,接线方便。 |
技术数据 |
参数 型号 | JHK-1 110V(DC) | JHK-1 220V(DC) | JHK-1 110V(AC) |
额定输入电压 |
110Vdc+10%~-20% |
220Vdc+10%~-20% |
220Vac+10%~-20% |
输入电流 | 3mA | 1.7mA | 1.8mA |
输出电压 | 5~48Vdc | 5~48Vdc | 5~48Vdc |
******输出电流 | 50mA | 50mA | 50mA |
最小输出电流 | 50mA | 50mA | |
最高动作频率脉冲比1:2 | 20HZ | 20HZ | 20HZ |
吸动延迟 | 17.4ms |
20ms | 20ms |
返回滞后 | 27.4ms | 20ms | 20ms |
负载压降 | <1.6V | <1.6V | <1.6V |
附件 |
档板 | JHK-G | JHK-G | JHK-G |
标记号 |
ZB3 |
ZB3 |
ZB3 |
